การเปรียบเทียบหน้าจอ Square Gyratory กับหน้าจอ Tumbler แบบวงกลม: ไหนดีกว่ากัน?

เมื่อเลือกระหว่างหน้าจอ Square Gyratory และหน้าจอ Tumbler แบบวงกลม ตัวเลือกที่ดีกว่านั้นขึ้นอยู่กับข้อจำกัดของพื้นที่และรูปร่างของวัสดุทั้งหมด หน้าจอหมุนแบบสี่เหลี่ยมให้ความสามารถในการประมวลผลสูงสุดต่อตารางเมตรสำหรับโรงงานอุตสาหกรรมขนาดใหญ่ ในขณะที่หน้าจอแบบแก้วทรงกลมให้การจำแนกประเภทหลายชั้นที่เหนือกว่าและอ่อนโยนสำหรับวัสดุที่เปราะบางหรือมีความหนาแน่นต่ำ

โดยสรุป

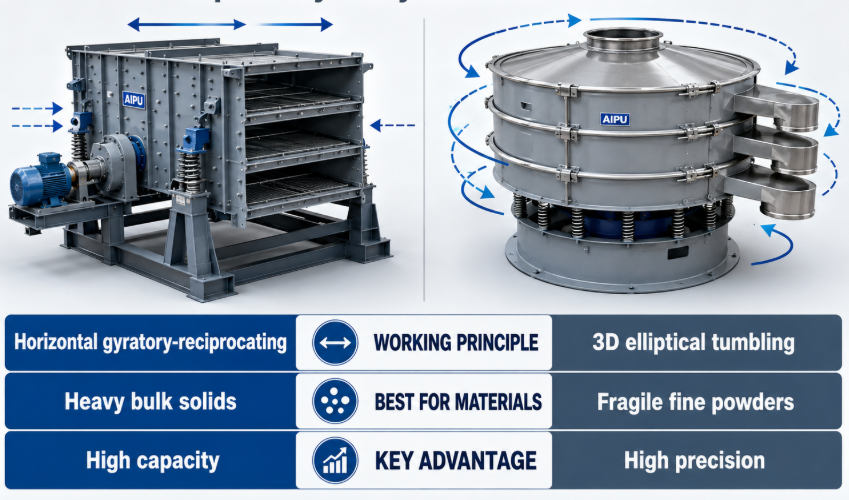

ความแตกต่างในหลักการทำงาน

ความแตกต่างพื้นฐานในหลักการทำงานอยู่ที่วิถีการเคลื่อนที่ โดยที่ตะแกรงหมุนแบบสี่เหลี่ยมใช้การเคลื่อนที่แบบไจราทอรีในแนวนอนใกล้ ในขณะที่ตะแกรงแบบวงกลมใช้การเคลื่อนที่แบบกลิ้งเป็นวงรีสามมิติที่เลียนแบบการร่อนด้วยมือด้วยมือ

หน้าจอ Gyratory สี่เหลี่ยม

เครื่องแยกอุตสาหกรรมแบบหมุนสี่เหลี่ยมทำงานโดยใช้การเคลื่อนที่แบบลูกสูบที่เป็นเอกลักษณ์ซึ่งจะเปลี่ยนแปลงไปเรื่อย ๆ ตลอดความยาวของเครื่องจักร โดยเริ่มต้นด้วยการเคลื่อนที่แบบวงกลมล้วนๆ ที่ปลายฟีด ค่อยๆ เปลี่ยนเป็นวิถีวงรีไปยังศูนย์กลาง และสุดท้ายสิ้นสุดด้วยการเคลื่อนที่แบบลูกสูบที่เป็นเส้นตรงที่ปลายจำหน่าย กลไกการขับเคลื่อนแบบพิเศษนี้ช่วยให้วัสดุสัมผัสกับพื้นผิวตะแกรงอย่างต่อเนื่องโดยไม่ทำให้เกิดการกระดอนในแนวตั้งสูง

ด้วยการใช้การตั้งค่าไดรฟ์ที่โดดเด่นนี้ วัสดุจะถูกกระจายอย่างรวดเร็วทั่วทั้งความกว้างของแผ่นคัดกรองที่จุดป้อน ระบบขับเคลื่อนแนวนอนมุมต่ำช่วยให้มั่นใจได้ว่าอนุภาคจะเลื่อนผ่านตาข่าย ซึ่งเพิ่มโอกาสให้อนุภาคขนาดใกล้จะผ่านพื้นที่เปิดโล่งได้มากที่สุด การเคลื่อนไหวนี้มีประสิทธิภาพโดยเฉพาะอย่างยิ่งสำหรับการใช้งานทางอุตสาหกรรมที่มีน้ำหนักสูง ซึ่งผลผลิตที่สม่ำเสมอและการย่อยสลายของอนุภาคน้อยที่สุดเป็นข้อกำหนดด้านการผลิตที่สำคัญ

หน้าจอแก้วน้ำแบบวงกลม

ในทางตรงกันข้าม หน้าจอแก้วน้ำทรงกลมใช้โปรไฟล์การเร่งความเร็วสามมิติที่ผสมผสานความเอียงในแนวรัศมีและความเอียงในแนวสัมผัส การผสมผสานทางกลนี้จะสร้างรูปแบบการเคลื่อนที่เป็นวงรี โดยที่อนุภาคจะเคลื่อนที่จากศูนย์กลางของตาข่ายออกไปยังขอบด้านนอกในเส้นทางที่เป็นเกลียว เครื่องถ่วงน้ำหนักภายในช่วยให้ผู้ปฏิบัติงานสามารถปรับความเอียงในแนวรัศมีและแนวเส้นสัมผัสได้อย่างแม่นยำเพื่อให้ตรงกับคุณลักษณะเฉพาะของวัสดุ

การกลิ้งอย่างอ่อนโยนนี้ช่วยให้แน่ใจว่าวัสดุที่เปราะบางจะไม่แตกหักระหว่างรอบการคัดกรอง ความเร่งในแนวตั้งยังคงต่ำ หมายความว่าวัสดุจะแบนบนผ้าที่กรอง แทนที่จะกระเด้งสูงไปในอากาศ ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับผงละเอียด ความหนาแน่นต่ำ และมีฤทธิ์กัดกร่อนสูง ซึ่งต้องใช้เวลาพักนานกว่าเพื่อให้ได้การจำแนกประเภทที่เหมาะสม

เคล็ดลับการบำรุงรักษา: การดูแลชุดขับเคลื่อน: สำหรับระบบคัดกรองสี่เหลี่ยมความจุสูง ให้ตรวจสอบระดับน้ำมันเกียร์ขับเคลื่อนประหลาดทุกๆ 480 ชั่วโมงการทำงาน สำหรับเครื่องแยกแบบวงกลม ตรวจสอบให้แน่ใจว่ามุมน้ำหนักเยื้องศูนย์ด้านบนและล่างได้รับการปรับเทียบอย่างสมมาตร เพื่อป้องกันความเครียดของโครงสร้างเคสและการสึกหรอของผ้ากรองที่ไม่สม่ำเสมอ

ความสามารถในการปรับตัวของวัสดุ

ความสามารถในการปรับตัวของวัสดุขึ้นอยู่กับความหนาแน่นรวมและความเปราะบางของอนุภาค ทำให้รูปแบบสี่เหลี่ยมจัตุรัสเหมาะสมที่สุดสำหรับของแข็งเทกองที่มีความหนาแน่นสูงและรูปแบบวงกลมเหมาะที่สุดสำหรับผงวิศวกรรมน้ำหนักเบาที่ละเอียดอ่อน

เมื่อประเมิน หน้าจอสั่น ทางอุตสาหกรรม สำหรับโรงงานผลิตทั่วโลก พฤติกรรมของวัสดุจะกำหนดการออกแบบเชิงกล สำหรับสายการผลิตปริมาณมากที่ต้องจัดการสารประกอบอุตสาหกรรมที่มีความหนาแน่นสูง เช่น ปุ๋ย ทรายควอทซ์ ปิโตรเลียมโค้ก และเกลือ เครื่องหมุนแบบสี่เหลี่ยมมีความเป็นเลิศ รูปแบบโครงสร้างรองรับความลึกของเตียงวัสดุหนาได้อย่างง่ายดายโดยไม่ทำให้หน้าจอตาข่ายมองไม่เห็น การเคลื่อนที่ในแนวนอนบังคับให้วัสดุที่มีน้ำหนักมากเคลื่อนไปข้างหน้าอย่างสม่ำเสมอ ทำให้มั่นใจได้ว่าวัสดุจะไหลอย่างมั่นคงทั่วทั้งแท่นประมวลผลหลายชั้น

ลูกค้าด้านวิศวกรรมในยุโรปมักร้องขอการตั้งค่าการแยกเฉพาะสำหรับผงเคมีที่มีความละเอียดเป็นพิเศษและเมล็ดพันธุ์ทางการเกษตรที่เปราะบาง สำหรับการใช้งานในอุตสาหกรรมที่มีความละเอียดอ่อนเหล่านี้ มักนิยมใช้ระบบแก้วน้ำทรงกลม เนื่องจากจะป้องกันการแตกหักของเมล็ดพืชและรักษาความสมบูรณ์ของผลิตภัณฑ์ เมื่อประมวลผลวัสดุที่มีความหนืดสูงหรือมีประจุไฟฟ้าสถิต การกำหนดค่าแบบวงกลมสามารถติดตั้งเพิ่มเติมได้อย่างง่ายดายด้วยระบบลดความบังด้วยอัลตราโซนิกเชิงกล ลูกบอลเด้ง หรือมีดลมแบบใช้มอเตอร์ เพื่อให้ช่องตะแกรงชัดเจน

เพื่อให้การคัดแยกสินค้าอุตสาหกรรม เช่น โซดาแอชปริมาณมากมีประสิทธิภาพสูง การเลือกเค้าโครงโครงเครื่องจักรที่ถูกต้องถือเป็นสิ่งสำคัญ สำหรับการผลิตในปริมาณมาก โรงงานแปรรูปมักจะเลือก เครื่องกรองแบบสั่นแก้วน้ำทรงสี่เหลี่ยมโซดา-แอชความแม่นยำสูง แบบพิเศษ เนื่องจากแท่นคัดกรองทรงสี่เหลี่ยมขนาดใหญ่ให้พื้นที่ผิวในการคัดกรองที่กว้างขวางซึ่งสามารถรองรับน้ำหนักจำนวนมากในขณะที่ยังคงความแม่นยำในการแยกสารอย่างยอดเยี่ยม

การคัดกรองการพิจารณาความแม่นยำ

ความแม่นยำในการคัดกรองจะขึ้นอยู่กับระยะเวลาที่วัสดุอยู่บนถาด โดยที่แก้วทรงกลมให้เส้นทางการอยู่อาศัยที่ยาวขึ้นเพื่อการคัดเกรดแบบละเอียดที่แม่นยำ ในขณะที่เครื่องหมุนแบบสี่เหลี่ยมให้การแบ่งชั้นวัสดุอย่างรวดเร็วสำหรับการประมวลผลที่มีปริมาณสูงเป็นพิเศษ

เวลาที่อยู่อาศัยและการแบ่งชั้น

การบรรลุความแม่นยำในการคัดกรองสูงจำเป็นต้องมีการแบ่งชั้นวัสดุที่มีประสิทธิภาพ โดยที่อนุภาคละเอียดจะจมลงที่ด้านล่างของเตียงวัสดุ ในขณะที่เศษส่วนที่หยาบกว่าจะลอยขึ้นไปด้านบน เครื่องแยกไจราทอรีแบบสี่เหลี่ยมทำได้อย่างรวดเร็วที่ส่วนป้อนเนื่องจากมีการเคลื่อนที่เป็นวงกลมในวงกว้าง วัสดุจะถูกทำให้บางลงทั่วกระดานทันที ช่วยให้อนุภาคขนาดเล็กผ่านตาข่ายได้ตั้งแต่เนิ่นๆ ของวงจร ในขณะที่อนุภาคขนาดใกล้เคียงที่เหลืออยู่จะถูกประเมินตามเส้นทางรูปวงรีและเส้นตรง

เครื่องแก้วน้ำทรงกลมจัดการความแม่นยำแตกต่างออกไปโดยใช้ทางเดินเกลียวที่ปรับได้ ด้วยการเปลี่ยนแปลงน้ำหนักเยื้องศูนย์ ผู้ปฏิบัติงานสามารถขยายเวลาที่ใช้วัสดุบนตะแกรงได้ ช่วยให้อนุภาคละเอียดและแยกยากมีโอกาสผ่านช่องตาข่ายได้หลายครั้ง โซนหน้าสัมผัสที่ยืดเยื้อนี้ช่วยให้สามารถจำแนกประเภทหลายชั้นได้อย่างแม่นยำ ทำให้เป็นเรื่องปกติที่จะเห็นระบบเหล่านี้กำหนดค่าให้มีระดับสูงสุดห้าชั้นเพื่อการกระจายขนาดอนุภาคที่แม่นยำ

สำหรับการดำเนินการผลิตที่ต้องการการคัดแยกแบบหลายชั้นมาตรฐานโดยไม่มีการตั้งค่าแบบกำหนดเองที่ซับซ้อน การใช้ หน้าจอสั่นแบบวงกลม ที่เชื่อถือได้ มอบโซลูชันที่เชื่อถือได้และประหยัดพื้นที่ โครงสร้างทางกลนี้ให้แรงจำแนกตามแนวตั้งและแนวรัศมีที่สม่ำเสมอ ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สมดุลในงานแยกมาตรฐานทางอุตสาหกรรม

ปัจจัยด้านโครงสร้างและความจุ

เมื่อวางแผนแผนผังพื้นโรงงาน ทีมวิศวกรจะต้องสร้างสมดุลระหว่างความสามารถในการประมวลผลกับพื้นที่ทางกายภาพที่อุปกรณ์ต้องการ เครื่องแยกไจราทอรีแบบสี่เหลี่ยมมีพื้นที่สี่เหลี่ยมขนาดใหญ่กว่า แต่มีความจุปริมาตรมหาศาลต่อหน่วยพื้นที่ ได้รับการออกแบบมาสำหรับการติดตั้งทางอุตสาหกรรมที่ใช้งานหนักซึ่งจำเป็นต้องมีการทำงานอย่างต่อเนื่อง

หน่วยแก้วน้ำทรงกลมมีฐานทรงกลมขนาดกะทัดรัด สามารถติดตั้งในพื้นที่การผลิตที่คับแคบหรือสายการผลิตแบบโมดูลาร์ที่ซ้อนกันได้ง่าย การออกแบบแนวตั้งทำให้สามารถคัดแยกแบบหลายขั้นตอนได้อย่างมีประสิทธิภาพโดยไม่ต้องใช้พื้นที่แนวนอนมากเกินไป ทำให้เป็นตัวเลือกยอดนิยมสำหรับโรงงานแปรรูปสารเคมีและยาเฉพาะทาง

สรุป

การเลือกระหว่างเทคโนโลยีการแยกทางอุตสาหกรรมขั้นสูงทั้งสองนี้ขึ้นอยู่กับเป้าหมายการประมวลผลหลักของคุณ หากโรงงานผลิตของคุณต้องการการประมวลผลที่มีน้ำหนักมาก การแบ่งชั้นวัสดุอย่างรวดเร็ว และประสิทธิภาพที่แข็งแกร่งสำหรับของแข็งปริมาณมากในอุตสาหกรรมหนัก เครื่องแยกแบบหมุนแบบสี่เหลี่ยมคือตัวเลือกที่เหมาะสมที่สุด โปรไฟล์การเคลื่อนไหวในแนวนอนที่เป็นเอกลักษณ์ให้ปริมาณงานสูงในขณะที่ปกป้องฐานอาคารของคุณจากการสั่นสะเทือนของโครงสร้างที่รุนแรง

อีกทางหนึ่ง หากการใช้งานในกระบวนการผลิตของคุณเกี่ยวข้องกับผงที่มีความละเอียดพิเศษ ละเอียดอ่อน หรือมีความหนาแน่นต่ำซึ่งต้องการความแม่นยำในการแยกสูงและเวลาคงอยู่ที่กำหนดเอง เครื่องแยกแก้วแบบกลมจะให้การจัดการที่อ่อนโยนตามที่จำเป็น เส้นทางการเคลื่อนที่สามมิติที่ปรับได้ช่วยให้มั่นใจในการจำแนกประเภทอย่างละเอียดโดยไม่ทำลายวัสดุที่เปราะบาง การเลือกเค้าโครง ทางอุตสาหกรรมที่เหมาะสม หน้าจอสั่น ช่วยให้มั่นใจถึงประสิทธิภาพการประมวลผลในระยะยาว คุณภาพของผลิตภัณฑ์ที่สม่ำเสมอ และการดำเนินงานที่เชื่อถือได้และคุ้มค่าสำหรับตลาดการผลิตทั่วโลก
