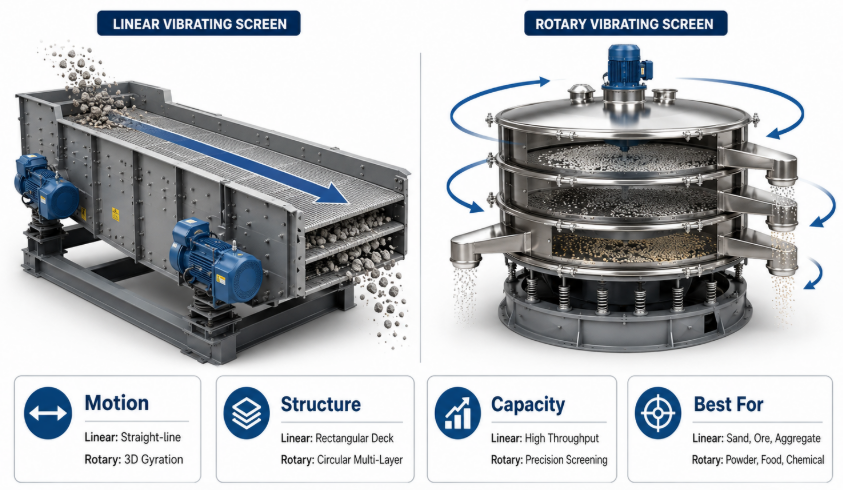

ความแตกต่างระหว่างหน้าจอสั่นเชิงเส้นและหน้าจอสั่นแบบหมุน

ความแตกต่างพื้นฐานระหว่างหน้าจอสั่นเชิงเส้นและหน้าจอสั่นแบบหมุนนั้นอยู่ที่วิถีทางกล การออกแบบโครงสร้าง และจลนศาสตร์ในการปฏิบัติงาน: หน้าจอเชิงเส้นใช้มอเตอร์ซิงโครนัสคู่ที่หมุนในทิศทางตรงกันข้ามเพื่อสร้างแรงเชิงเส้นสำหรับการจำแนกประเภทวัสดุที่มีความจุสูง ใช้งานหนัก เป็นเส้นตรง (โดยทั่วไปสำหรับวัสดุแห้งหยาบถึงปานกลาง) ในขณะที่หน้าจอหมุนใช้มอเตอร์แนวตั้งตัวเดียวที่มีน้ำหนักเยื้องศูนย์กลางเพื่อสร้างการหมุนวนสามมิติ (แนวนอน แนวตั้ง และเอียง) ออกแบบมาเพื่อการคัดเกรดแบบหลายชั้นที่มีความแม่นยำสูง และการแยกผงละเอียดพิเศษและวัสดุที่ละเอียดอ่อนแบบเปียก/แห้ง

โดยสรุป

วิถีจลนศาสตร์และหลักการทำงาน

ความแตกต่างทางจลนศาสตร์หลักระหว่างทั้งสองระบบนี้อยู่ที่การสร้างเวกเตอร์แรง: หน้าจอสั่นเชิงเส้นทำหน้าที่ผ่านเวกเตอร์แรงเชิงเส้นที่ผลิตโดยมอเตอร์หมุนสวนทางกันคู่ ในขณะที่หน้าจอสั่นแบบหมุนใช้มอเตอร์สั่นสะเทือนแนวตั้งตัวเดียวที่มีน้ำหนักเยื้องศูนย์ที่ปรับได้เพื่อดำเนินการเคลื่อนไหวสามมิติที่ซับซ้อน

เพื่อให้เข้าใจถึงกลไกของตะแกรงสั่นเชิงเส้น เราต้องวิเคราะห์การซิงโครไนซ์ของระบบขับเคลื่อนด้วยมอเตอร์คู่ เมื่อมอเตอร์สั่นสะเทือนที่เหมือนกันสองตัวถูกติดตั้งขนานกันและหมุนไปในทิศทางตรงกันข้าม แรงเหวี่ยงที่เกิดจากบล็อกประหลาดของพวกมันจะหักล้างกันในทิศทางขนานกับแกนของมอเตอร์ ในขณะเดียวกัน แรงเหล่านี้จะทับซ้อนกันในทิศทางตั้งฉากกับเพลามอเตอร์ สิ่งนี้จะสร้างเวกเตอร์แรงลัพธ์อันทรงพลังและเป็นหนึ่งเดียว แรงนี้จะถูกส่งโดยตรงไปยังกล่องกรองแสงในมุมที่กำหนด โดยทั่วไปจะเป็น 30 ถึง 45 องศาเมื่อเทียบกับแผ่นกรอง จากผลของเวกเตอร์แรงนี้ วัสดุที่โหลดลงบนตะแกรงจะถูกโยนไปข้างหน้าในวิถีโคจรเชิงเส้นพาราโบลาที่ต่อเนื่อง การเร่งความเร็วขึ้นและไปข้างหน้าอย่างรวดเร็วจะบังคับให้อนุภาคยกออกจากพื้นผิวตาข่ายซ้ำๆ ส่งผลให้อนุภาคที่มีขนาดเล็กกว่าขนาดเล็กตกผ่านรูรับแสง ในขณะที่วัสดุที่มีขนาดใหญ่เกินจะเดินทางตรงไปยังช่องระบายออก กระบวนการนี้เกิดขึ้นโดยใช้เวลาเก็บรักษาน้อยที่สุด

ในทางกลับกัน ตะแกรงสั่นแบบหมุนใช้มอเตอร์สั่นสะเทือนแนวตั้งตัวเดียวซึ่งมีตุ้มน้ำหนักเยื้องศูนย์กลางที่เพลาด้านบนและด้านล่าง การหมุนของมอเตอร์จะแปลงพลังงานจลน์ในการหมุนนี้เป็นการผสมผสานระหว่างการเคลื่อนที่สามมิติในแนวนอน แนวตั้ง และเอียง การสั่นสะเทือนแบบหลายแกนนี้จะถูกส่งโดยตรงไปยังตาข่ายตะแกรงทรงกลม วัสดุที่นำมาใช้ที่กึ่งกลางของกระดานทรงกลมถูกบังคับให้หมุนออกไปด้านนอกในเส้นทางการเคลื่อนไหวที่ซับซ้อนและต่อเนื่องไปยังขอบของเฟรม ด้วยการปรับมุมเฟสของตุ้มน้ำหนักประหลาดบนเพลามอเตอร์ด้านบนและด้านล่าง ผู้ปฏิบัติงานสามารถปรับเปลี่ยนวิถีการเคลื่อนที่เชิงพื้นที่ของวัสดุบนตาข่ายตะแกรงได้ ช่วยให้สามารถยืดหรือลดระยะเวลาการเก็บรักษาวัสดุบนพื้นผิวตะแกรงได้ ขึ้นอยู่กับข้อกำหนดในการประมวลผล การเคลื่อนไหวสามมิตินี้ช่วยป้องกันไม่ให้อนุภาคบดบังช่องตาข่ายและทำให้มั่นใจได้ว่าวัสดุที่ละเอียดอ่อนและมีความแม่นยำสูงจะได้รับการจัดระดับอย่างสม่ำเสมอ

จากมุมมองทางวิศวกรรม ทางเลือกของการออกแบบจลนศาสตร์สะท้อนถึงความต้องการเฉพาะทางอุตสาหกรรม หน้าจอสั่นเชิงเส้นได้รับการออกแบบมาเพื่อเคลื่อนย้ายวัสดุจำนวนมากผ่านระนาบแนวนอนอย่างรวดเร็ว อย่างไรก็ตาม หน้าจอสั่นแบบหมุนได้รับการออกแบบมาเพื่อเพิ่มการสัมผัสของทุกอนุภาคให้สูงสุดผ่านช่องตาข่ายผ่านเส้นทางเชิงพื้นที่สามมิติ ลำดับความสำคัญในการออกแบบนี้ทำให้หน่วยโรตารี่มีประสิทธิภาพสูงสำหรับการใช้งานที่ซับซ้อนและมีความแม่นยำสูง เช่น เครื่องแยกหน้าจอสั่นแบบหมุนอัลตราโซนิกประสิทธิภาพสูงสำหรับการกำจัดสิ่งเจือปนในอุตสาหกรรมอาหาร ซึ่งการป้องกันตาข่ายบังตาและรับรองสุขอนามัยที่เข้มงวดเป็นสิ่งสำคัญยิ่ง

การเปรียบเทียบพารามิเตอร์จลนศาสตร์

ตัวเลือกการออกแบบโครงสร้างและเค้าโครง

รูปแบบโครงสร้างของยูนิตเหล่านี้มีความแตกต่างกันโดยพื้นฐาน: หน้าจอสั่นเชิงเส้นมีโครงสร้างกระดานเอียงแนวนอนเป็นรูปสี่เหลี่ยมผืนผ้าซึ่งออกแบบมาเพื่อการไหลเชิงเส้น ในขณะที่หน้าจอสั่นแบบหมุนใช้การกำหนดค่าสแต็กหลายชั้นทรงกระบอกในแนวตั้งที่ออกแบบมาเพื่อประหยัดพื้นที่

กรอบโครงสร้างของหน้าจอสั่นเชิงเส้นถูกสร้างขึ้นโดยใช้แผ่นด้านข้างทรงสี่เหลี่ยมหนาและทนทาน แผ่นเหล่านี้เชื่อมต่อกันด้วยคานขวางที่แข็งแรงซึ่งรองรับกล่องกรองสี่เหลี่ยมยาว กล่องตะแกรงนี้รองรับด้วยเหล็กแรงดึงสูงหรือสปริงอัดยาง ซึ่งแยกแรงสั่นสะเทือนหนักออกจากงานเหล็กโครงสร้างโดยรอบ โครงสร้างสี่เหลี่ยมทำให้มีเส้นทางการคัดกรองที่ยาว เลย์เอาต์นี้เหมาะอย่างยิ่งสำหรับการรวมแผงหน้าจอตาข่ายหลาย ๆ ชุดเข้าด้วยกันตามความยาวของดาดฟ้า การกำหนดค่านี้ช่วยให้สามารถจำแนกประเภทอนุภาคตามลำดับได้ การออกแบบนี้มีประสิทธิภาพสูงในการแปรรูปวัสดุอุตสาหกรรมที่มีฤทธิ์กัดกร่อน เช่น มวลรวมหรือทราย ตัวอย่างเช่น เครื่องเขย่าตะแกรงสั่นเชิงเส้นทรายซิลิกาหลายชั้น สาธิตวิธีการวางตะแกรงหลายชั้นในแนวตั้งภายในกรอบสี่เหลี่ยมเดียว เพื่อให้ได้รับการจำแนกประเภทหลายเกรดโดยไม่ต้องขยายพื้นที่ทางกายภาพของหน่วย

ในทางตรงกันข้าม หน้าจอสั่นแบบหมุนมีการออกแบบเสาทรงกระบอกประหยัดพื้นที่ อุปกรณ์ประกอบด้วยโครงฐานซึ่งบรรจุมอเตอร์สั่นสะเทือนแนวตั้ง ซึ่งได้รับการรองรับโดยการจัดวางสปริงแยกเป็นวงกลม เหนือฐานนี้ สามารถวางกรอบตะแกรงทรงกลมหลายกรอบในแนวตั้งและยึดให้แน่นด้วยแถบปรับความตึงรูปตัววีสำหรับงานหนัก ดาดฟ้าทรงกลมแต่ละชั้นมีทางออกของตัวเอง ซึ่งสามารถหมุนได้ 360 องศา เพื่อให้สอดคล้องกับท่อของโรงงานและอุปกรณ์ปลายน้ำ การออกแบบทรงกระบอกแบบโมดูลาร์นี้มีความแข็งแกร่งเป็นพิเศษและปิดผนึกได้อย่างสมบูรณ์แบบ เหมาะอย่างยิ่งสำหรับการป้องกันการปล่อยฝุ่น รักษาตัวทำละลายที่ระเหยง่าย หรือป้องกันไม่ให้สิ่งปนเปื้อนภายนอกเข้าสู่กระบวนการ เหมาะอย่างยิ่งสำหรับห้องคลีนรูมและโรงงานแปรรูปที่มีพื้นที่จำกัด

เมื่อวิเคราะห์การกำหนดค่าโครงสร้างเหล่านี้ วิศวกรชาวยุโรปและอเมริกาเหนือมักจะมุ่งเน้นไปที่การเข้าถึงการบำรุงรักษาและประสิทธิภาพการปิดผนึก หน้าจอสั่นเชิงเส้นสี่เหลี่ยมต้องใช้พื้นที่เหนือศีรษะและยาวเพียงพอสำหรับการเปลี่ยนผ้าหน้าจอ อย่างไรก็ตาม ช่วยให้เข้าถึงมอเตอร์ขับเคลื่อนได้โดยตรง ในทางกลับกัน หน้าจอสั่นแบบหมุนแบบวงกลมช่วยให้สามารถเปลี่ยนตาข่ายได้อย่างรวดเร็วโดยใช้แหวนแคลมป์แบบปลดเร็ว การออกแบบนี้ช่วยลดเวลาหยุดทำงานของโรงงานแปรรูปผลิตภัณฑ์หลายรายการให้เหลือน้อยที่สุด นอกจากนี้ การออกแบบทรงกลมที่ปิดสนิทช่วยให้มั่นใจว่าสอดคล้องกับขีดจำกัดฝุ่นสิ่งแวดล้อมที่เข้มงวด (เช่น ข้อบังคับ ATEX หรือ OSHA) ได้ง่ายกว่าหน้าจอสี่เหลี่ยมขนาดใหญ่

การเปรียบเทียบองค์ประกอบโครงสร้าง

ความแม่นยำในการคัดกรองและช่วงขนาดอนุภาค

ความแม่นยำในการคัดกรองและขีดจำกัดขนาดอนุภาคแตกต่างกันมาก: หน้าจอสั่นแบบหมุนได้รับการออกแบบมาเพื่อการแยกผงละเอียดพิเศษที่มีขนาดตาข่าย 500 ที่มีความแม่นยำสูง ในขณะที่หน้าจอสั่นเชิงเส้นได้รับการปรับให้เหมาะสมเพื่อการจำแนกประเภทอนุภาคหยาบที่มีปริมาณสูงอย่างรวดเร็วตั้งแต่ 2 มม. ถึง 10 มม. และสูงกว่า

ความแม่นยำในการคัดกรองสูงของหน้าจอสั่นแบบหมุนเป็นผลโดยตรงจากเส้นทางจลนศาสตร์สามมิติ เมื่ออนุภาคละเอียดหมุนวนออกไปทั่วตาข่ายทรงกลม อนุภาคเหล่านั้นจะมีเวลากักเก็บที่ยาวนานและมีความเป็นไปได้สูงที่จะสัมผัสกับช่องตาข่าย ส่วนประกอบการสั่นสะเทือนในแนวตั้งช่วยให้วัสดุเบดมีการฟลูอิด ฟลูอิไดเซชันนี้ป้องกันไม่ให้อนุภาคละเอียดจับตัวเป็นก้อนและช่วยแบ่งชั้นวัสดุ ช่วยให้อนุภาคขนาดเล็กตกลงไปที่ด้านล่างของเตียงอย่างรวดเร็วและผ่านตะแกรงได้ สำหรับผงที่มีความละเอียด เหนียวมาก หรือมีประจุไฟฟ้าสถิต (เช่น สารออกฤทธิ์ทางเภสัชกรรม สารเคมีละเอียด หรือผงโลหะ) ที่อาจจะทำให้ตะแกรงมาตรฐานตาบอดได้ง่าย สามารถผสานรวมทรานสดิวเซอร์อัลตราโซนิกได้ ทรานสดิวเซอร์เหล่านี้ใช้การสั่นสะเทือนระดับไมโครความถี่สูงกับตาข่าย เทคโนโลยีนี้มีประสิทธิภาพสูงในระบบต่างๆ เช่น หน้าจอสั่นแบบหมุนอัลตราโซนิกเกรดอาหารทางอุตสาหกรรม ซึ่งสามารถจำแนกประเภทแป้งละเอียดอ่อน น้ำตาล และวัตถุเจือปนอาหารที่เชื่อถือได้และมีความแม่นยำสูง โดยไม่ทำลายโครงสร้างของวัสดุ

สำหรับตะแกรงสั่นเชิงเส้น วัตถุประสงค์การออกแบบหลักคือการประมวลผลด้วยความเร็วสูง แทนที่จะคัดเกรดผงละเอียดที่มีความแม่นยำสูง แรงเชิงเส้นที่รุนแรงจะผลักวัสดุเบดไปข้างหน้าอย่างรวดเร็ว แม้ว่าสิ่งนี้จะทำให้มั่นใจได้ถึงปริมาณงานที่สูง แต่ก็ช่วยลดเวลาการตกค้างของอนุภาคแต่ละตัวบนพื้นผิวหน้าจอได้ ความเร็วสูงนี้เพิ่มโอกาสที่อนุภาคขนาดใกล้เคียงจำนวนเล็กน้อยจะผ่านช่องเปิดและคายประจุเป็นวัสดุที่มีขนาดใหญ่เกินไป ดังนั้น โดยทั่วไปตะแกรงเชิงเส้นจะถูกจำกัดไว้ที่ขนาดตาข่ายในการประมวลผลที่หยาบกว่า 150 เมช (ประมาณ 100 ไมครอน) สำหรับวัสดุที่หยาบกว่า 100 ไมครอน เช่น ทรายซิลิกา ถ่านหิน หรือแร่ธาตุ เครื่องกรองเชิงเส้นจะให้ประสิทธิภาพในการแยกที่ดีเยี่ยม จัดการการป้อนด้วยความเร็วสูงโดยไม่ทำให้ไม่เห็น โดยเฉพาะอย่างยิ่งเมื่อใช้แผงหน้าจอโพลียูรีเทนหรือตาข่ายลวดทอสำหรับงานหนักที่มีโปรไฟล์ทำความสะอาดตัวเอง

วิศวกรกระบวนการในยุโรปมักชอบตะแกรงแบบหมุนสำหรับกระบวนการทางเคมีและอาหารมูลค่าสูง ซึ่งต้องมีการกระจายขนาดอนุภาคที่เข้มงวด ในการใช้งานเหล่านี้ การปนเปื้อนข้ามเกรดแม้เพียงเล็กน้อยก็สามารถทำลายแบทช์ได้ ในทางกลับกัน การทำเหมืองแร่หนัก โลหะ และวัสดุก่อสร้างต้องอาศัยตะแกรงเชิงเส้น อุตสาหกรรมเหล่านี้ให้ความสำคัญกับความเร็วในการประมวลผลสูงและโครงสร้างทางกลที่ทนทานมากกว่าความแม่นยำในการคัดเกรดแบบตาข่ายละเอียด

กำลังการผลิตและขนาดการดำเนินงาน

ความสามารถในการประมวลผลของระบบเหล่านี้แสดงถึงระดับการปฏิบัติงานที่แตกต่างกัน: หน้าจอสั่นเชิงเส้นได้รับการออกแบบทางวิศวกรรมสำหรับการประมวลผลทางอุตสาหกรรมต่อเนื่องในปริมาณมากซึ่งสามารถเกินหลายร้อยตันต่อชั่วโมง ในขณะที่หน้าจอสั่นแบบหมุนเหมาะสำหรับการทำงานเป็นชุดระดับต่ำถึงปานกลางหรือต่อเนื่องโดยให้คุณค่าความแม่นยำมากกว่าปริมาณดิบ

ความสามารถในการรับส่งข้อมูลสูงของตะแกรงสั่นเชิงเส้นเกิดจากการออกแบบทางกลไก กระดานสี่เหลี่ยมยาวและโครงแบบมอเตอร์คู่สามารถรองรับวัสดุที่มีความหนาและโหลดแบบคงที่ได้สูง ตะแกรงเชิงเส้นอุตสาหกรรมสามารถผลิตได้ในความกว้างสูงสุด 3 เมตรและความยาวเกิน 8 เมตร พื้นที่ผิวที่กว้างขวางนี้ช่วยให้วัสดุกระจายออกเป็นเตียงที่บางและสม่ำเสมอได้ การแบ่งชั้นแบบเบดนี้มีประสิทธิภาพสูงสำหรับการกำจัดน้ำอย่างรวดเร็ว การถลกหนังของสารละลาย หรือการให้เกรดแบบแห้งในปริมาณมาก การออกแบบโครงสร้างที่แข็งแกร่งนี้ช่วยให้สามารถป้อนวัสดุหนักได้อย่างต่อเนื่อง เช่น แร่ที่ขุดได้ กรวด หรือสารเคมีอุตสาหกรรม โดยไม่เสี่ยงต่อการเสียรูปของโครงสร้างของกล่องกรองหรือทำให้มอเตอร์ไฟฟ้าหยุดทำงาน

ในทางกลับกัน ความสามารถในการประมวลผลของตะแกรงสั่นแบบหมุนถูกจำกัดทางกลไกด้วยรูปทรงวงกลมและการเคลื่อนที่ในแนวรัศมีของวัสดุ เนื่องจากวัสดุจะต้องเคลื่อนที่จากศูนย์กลางของดาดฟ้าทรงกลมไปยังขอบด้านนอก พื้นที่คัดกรองที่มีอยู่ต่อหน่วยรัศมีจะลดลงเข้าหาศูนย์กลาง รูปทรงนี้อาจนำไปสู่ปัญหาคอขวดได้หากอัตราการป้อนสูงเกินไป หากชั้นวัสดุหนาถูกเทลงตรงกลางของตะแกรงหมุน การสั่นสะเทือนในแนวตั้งจะไม่สามารถทำให้วัสดุเบดไหลได้อย่างมีประสิทธิภาพ ซึ่งอาจทำให้อนุภาคละเอียดที่ไม่มีการกรองเลื่อนไปที่ขอบด้านนอกด้วยวัสดุที่มีขนาดใหญ่เกินไป ดังนั้น โดยทั่วไปแล้ว เครื่องกรองแบบหมุนจะใช้สำหรับความสามารถในการแปรรูปตั้งแต่ไม่กี่ร้อยกิโลกรัมไปจนถึงหลายตันต่อชั่วโมง เหมาะอย่างยิ่งสำหรับการคัดกรองความปลอดภัยในสายการผลิต การขัดเงา และการคัดเกรดวัตถุดิบที่มีมูลค่าสูงเป็นชุดอย่างแม่นยำ

ความแตกต่างในการออกแบบระหว่างระบบเหล่านี้สะท้อนถึงระดับอุตสาหกรรมเป้าหมาย ตัวอย่างเช่น โรงงานล้างแร่ปริมาณมาก การคัดแยกเหมืองหิน และโรงงานเตรียมถ่านหินต้องอาศัยเครื่องกรองเชิงเส้นสำหรับงานหนัก การดำเนินการเหล่านี้ต้องการรันไทม์ต่อเนื่องทุกวันตลอด 24 ชั่วโมงพร้อมเวลาทำงานสูงสุด ในทางตรงกันข้าม สิ่งอำนวยความสะดวกในการจัดการผง สายการบรรจุ และโรงงานเคมีชนิดพิเศษใช้ตะแกรงแบบหมุน การดำเนินการเหล่านี้ได้ประโยชน์จากขนาดที่กะทัดรัดของตะแกรงหมุน การใช้พลังงานที่ลดลง และความสะดวกในการทำความสะอาดระหว่างการเปลี่ยนผลิตภัณฑ์

เพื่อแสดงให้เห็นความสัมพันธ์ระหว่างการออกแบบโครงสร้าง ขนาดตาข่ายหน้าจอ และระดับการประมวลผลทั่วไป ตารางต่อไปนี้จะสรุปพารามิเตอร์การปฏิบัติงานของทั้งสองเทคโนโลยี:

การเปรียบเทียบตัวชี้วัดการปฏิบัติงาน

ความเหมาะสมของวัสดุและการใช้งานทางอุตสาหกรรม

ลักษณะการทำงานที่แตกต่างกันของตะแกรงเชิงเส้นและตะแกรงหมุนทำให้เหมาะสำหรับวัสดุและอุตสาหกรรมที่แตกต่างกัน: หน่วยเชิงเส้นเหมาะอย่างยิ่งสำหรับของแข็งจำนวนมากที่มีฤทธิ์กัดกร่อนและไม่เหนียวเหนอะหนะ ในขณะที่หน่วยโรตารี่เป็นเลิศในการจัดการกับผงละเอียดและของเหลวเหลวที่ละเอียดอ่อน เหนียวเหนอะหนะ เปียก เหนียว หรือมีประจุไฟฟ้าสถิต

หน้าจอสั่นเชิงเส้นถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมหนัก เช่น การทำเหมือง โลหะวิทยา การเตรียมถ่านหิน และวัสดุก่อสร้าง การออกแบบที่แข็งแกร่งสามารถรองรับของแข็งเทกองหนัก รวมถึงหินแกรนิตบด หินปูน แร่โลหะ และทรายซิลิกาทางอุตสาหกรรม สำหรับการใช้งานที่ต้องการความต้องการเหล่านี้ เครื่องเขย่าหน้าจอสั่นเชิงเส้นแบบทรายซิลิกาแบบหลายชั้น มอบโซลูชันที่ยอดเยี่ยม สามารถแยกทรายซิลิกาแห้งออกเป็นเศษส่วนที่แม่นยำหลายส่วนพร้อมกัน ทนทานต่อแรงกระแทกทางกลอย่างต่อเนื่องโดยไม่มีความล้าของโครงสร้าง นอกจากนี้ ตะแกรงเชิงเส้นยังมีประสิทธิภาพสูงสำหรับการแยกน้ำออกจากสารละลาย น้ำล้างถ่านหิน และน้ำเสียทางอุตสาหกรรม ในกระบวนการเหล่านี้ การเคลื่อนที่เชิงเส้นจะขับของเหลวผ่านตาข่ายอย่างรวดเร็วในขณะที่ลำเลียงของแข็งแห้งออกจากปากที่ปล่อยออกมา

หน้าจอสั่นแบบหมุนเป็นตัวเลือกที่ต้องการสำหรับอุตสาหกรรมอาหาร ยา เคมีภัณฑ์ละเอียด และพลาสติก การเคลื่อนไหวสามมิติที่อ่อนโยนจะจัดประเภทวัสดุที่ละเอียดอ่อนโดยไม่ทำให้เกิดการขัดสีหรือการเสื่อมสภาพของเม็ดที่เปราะบาง ในการแปรรูปอาหาร ซึ่งสุขอนามัยและการป้องกันการปนเปื้อนเป็นสิ่งสำคัญ ตะแกรงหมุนที่ทำจากสเตนเลสสตีลแบบปิดทั้งหมดถือเป็นมาตรฐาน หน่วยเหล่านี้ใช้สำหรับร่อนจับก้อนขนาดใหญ่จากแป้ง แป้ง นมผง และเครื่องเทศ สำหรับวัสดุที่ท้าทาย เช่น แป้งเหนียวหรือผงโลหะละเอียดพิเศษที่ปิดกั้นตัวกรองมาตรฐาน หน้าจอสั่นอัลตราโซนิกถือเป็นโซลูชันที่เชื่อถือได้ ป้องกันการบังตาของตาข่ายและรักษาปริมาณงานที่มีประสิทธิภาพสูงในระหว่างการดำเนินการอย่างต่อเนื่อง

แอปพลิเคชันเหล่านี้เน้นย้ำแนวทางทางวิศวกรรมที่แตกต่างกันสำหรับหน้าจอแต่ละประเภท เครื่องกรองเชิงเส้นได้รับการออกแบบมาสำหรับการคัดแยกที่มีความจุสูงและงานหนัก โดยที่ความทนทานเชิงกลเป็นสิ่งสำคัญ เครื่องกรองแบบหมุนได้รับการออกแบบมาเพื่อการทำงานที่มีความแม่นยำสูง ถูกสุขลักษณะ และปราศจากฝุ่น โดยที่การปกป้องความสมบูรณ์ของวัสดุและการให้ได้เกรดที่แม่นยำเป็นเป้าหมายหลัก

หลักการทำงานและการควบคุมเวกเตอร์การเคลื่อนไหว (ไฮไลต์ของธีม): แกนหลักของประสิทธิภาพหน้าจอสั่นอยู่ที่การจับคู่เวกเตอร์การเคลื่อนที่ทางกลกับคุณสมบัติทางกายภาพของวัสดุ สำหรับตะแกรงเชิงเส้น มุมโยนจะต้องจัดตำแหน่งอย่างระมัดระวังกับจุดศูนย์ถ่วงของกล่องตะแกรงเพื่อป้องกันการแกว่งไปด้านข้าง ซึ่งอาจทำให้เกิดการสึกหรอของดาดฟ้าไม่สม่ำเสมอและลดประสิทธิภาพในการคัดเกรด สำหรับตะแกรงหมุน การปรับมุมเฟสระหว่างตุ้มน้ำหนักประหลาดบนและล่างช่วยให้ผู้ปฏิบัติงานปรับแต่งเส้นทางการไหลของวัสดุได้ มุมเฟส 0 องศาจะขับเคลื่อนวัสดุอย่างรวดเร็วจากศูนย์กลางไปยังขอบด้านนอก ซึ่งเหมาะสำหรับการถลกหนังในปริมาณมาก การเพิ่มมุมเฟสเป็น 45 หรือ 60 องศา จะสร้างเส้นทางที่ยาวขึ้นและวนเป็นเกลียวเพื่อรักษาวัสดุบนแผ่นตะแกรงให้นานขึ้น การปรับเปลี่ยนนี้ช่วยเพิ่มความแม่นยำในการคัดกรองวัสดุที่ท้าทายแต่ลดปริมาณงานโดยรวมลง

การบำรุงรักษาอุปกรณ์และการเพิ่มประสิทธิภาพอายุการใช้งานหน้าจอ

การบำรุงรักษาหน้าจอสั่นต้องใช้แนวทางที่แตกต่างกันขึ้นอยู่กับการออกแบบ: หน้าจอเชิงเส้นต้องการการหล่อลื่นอย่างสม่ำเสมอของเฟืองขับแบบดูอัลไดรฟ์ และการตรวจสอบสปริงแยกสำหรับงานหนัก ในขณะที่หน้าจอแบบหมุนมุ่งเน้นไปที่การตรวจสอบความตึงของตาข่ายและการบำรุงรักษาลูกบอลเด้งของยางหรือระบบทำความสะอาดอัลตราโซนิก

สำหรับตะแกรงสั่นเชิงเส้น การบำรุงรักษามุ่งเน้นไปที่แรงไดนามิกสูงที่เกิดจากมอเตอร์แนวนอนคู่ เนื่องจากมอเตอร์เหล่านี้สร้างความเร่งเชิงเส้นที่รุนแรง จะต้องตรวจสอบสลักเกลียวโครงสร้างทั้งหมด โดยเฉพาะสลักที่ยึดส่วนยึดมอเตอร์และแผงหน้าจอ เพื่อตรวจสอบความแน่นเป็นประจำโดยใช้ประแจแรงบิด สลักเกลียวที่หลวมอาจทำให้โครงสร้างของแผ่นด้านข้างแตกร้าวได้ นอกจากนี้ การหล่อลื่นแบริ่งมอเตอร์ก็มีความสำคัญเช่นกัน การทำงานภายใต้การสั่นสะเทือนสูงต้องใช้จาระบีอุณหภูมิสูงและมีความหนืดสูงทาในช่วงเวลาที่แม่นยำ สปริงแยกสำหรับงานหนักยังต้องได้รับการตรวจสอบรอยแตก การกัดกร่อน หรือการหย่อนคล้อยที่ไม่สม่ำเสมอ ซึ่งอาจทำให้กล่องตะแกรงเอียงและขัดขวางการไหลของวัสดุเชิงเส้น

สำหรับตะแกรงสั่นแบบหมุน โดยทั่วไปการบำรุงรักษาจะง่ายกว่า แต่ต้องใส่ใจในรายละเอียดเกี่ยวกับตาข่ายตะแกรงและส่วนประกอบการซีล เนื่องจากตะแกรงแบบหมุนมักจะจัดการกับผงเนื้อละเอียดและมีมูลค่าสูง การรักษาความตึงของตาข่ายที่เหมาะสมจึงเป็นสิ่งสำคัญ ตาข่ายที่หลวมสามารถหย่อนคล้อย ซึ่งขัดขวางเส้นทางวัสดุเกลียวสามมิติ และทำให้เกิดการสึกหรออย่างรวดเร็วตามวงแหวนปรับความตึง ระบบทำความสะอาดตัวเอง ไม่ว่าจะใช้ลูกบอลยางเด้ง วงแหวนเลื่อน หรือทรานสดิวเซอร์อัลตราโซนิก จะต้องได้รับการตรวจสอบเป็นประจำ ลูกบอลกระดอนที่ชำรุดอาจสูญเสียความยืดหยุ่น ส่งผลให้ไม่เห็นตาข่ายและลดปริมาณงาน นอกจากนี้ เนื่องจากอุปกรณ์เหล่านี้มักใช้ในสภาพแวดล้อมที่ปราศจากฝุ่นหรือถูกสุขลักษณะ จึงต้องตรวจสอบปะเก็นซิลิโคนหรือ EPDM ระหว่างกระดานทรงกลมเพื่อป้องกันการสึกหรอของผลิตภัณฑ์รั่วไหลหรือการปนเปื้อนภายนอก

การทำความเข้าใจข้อกำหนดในการบำรุงรักษาเหล่านี้ช่วยให้การปฏิบัติงานเลือกอุปกรณ์ที่เหมาะสมสำหรับสถานที่ของตนได้ หน้าจอเชิงเส้นต้องการการบำรุงรักษาทางกลไกที่ทนทานและเป็นระบบ แต่มีอายุการใช้งานยาวนานภายใต้สภาวะที่เรียกร้อง ตะแกรงหมุนต้องการการบำรุงรักษาน้อยกว่า แต่ต้องการความเอาใจใส่อย่างระมัดระวังต่อความตึงของตาข่ายและการปิดผนึกที่เป็นไปตามข้อกำหนดของห้องคลีนรูม เพื่อรักษาประสิทธิภาพที่มีความแม่นยำสูง

เคล็ดลับการบำรุงรักษาเพื่อยืดอายุการใช้งานหน้าจอ (ไฮไลท์ธีม):

1. การตรวจสอบโครงสร้างรายสัปดาห์: ตรวจสอบความตึงของสลักยึดและตัวยึดมอเตอร์ทั้งหมดบนตะแกรงเชิงเส้นเพื่อป้องกันการแตกร้าวของโครงสร้างที่เกิดจากแรงไดนามิกสูง

2. การตรวจสอบความตึงของตาข่าย: ตรวจสอบให้แน่ใจว่าผ้ากรองแบบวงกลมบนตะแกรงแบบหมุนยังคงมีแรงตึงสูง การหย่อนคล้อยจะเร่งความล้าของโลหะและทำให้ตาข่ายเสียหายก่อนเวลาอันควร

3. ระยะเวลาการเปลี่ยนปะเก็น: เปลี่ยนปะเก็นซิลิโคนหรือ EPDM ทั้งหมดบนตะแกรงหมุนที่สัญญาณแรกของการเสียรูป เพื่อรักษาซีลสุญญากาศและป้องกันการรั่วไหลของผงละเอียด

4. ตารางการหล่อลื่นตลับลูกปืน: หล่อลื่นตลับลูกปืนของมอเตอร์สั่นสะเทือนเชิงเส้นตรงตามเวลาทำงานของผู้ผลิตอย่างเคร่งครัด โดยใช้จาระบีประสิทธิภาพสูงสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
